• 簡述

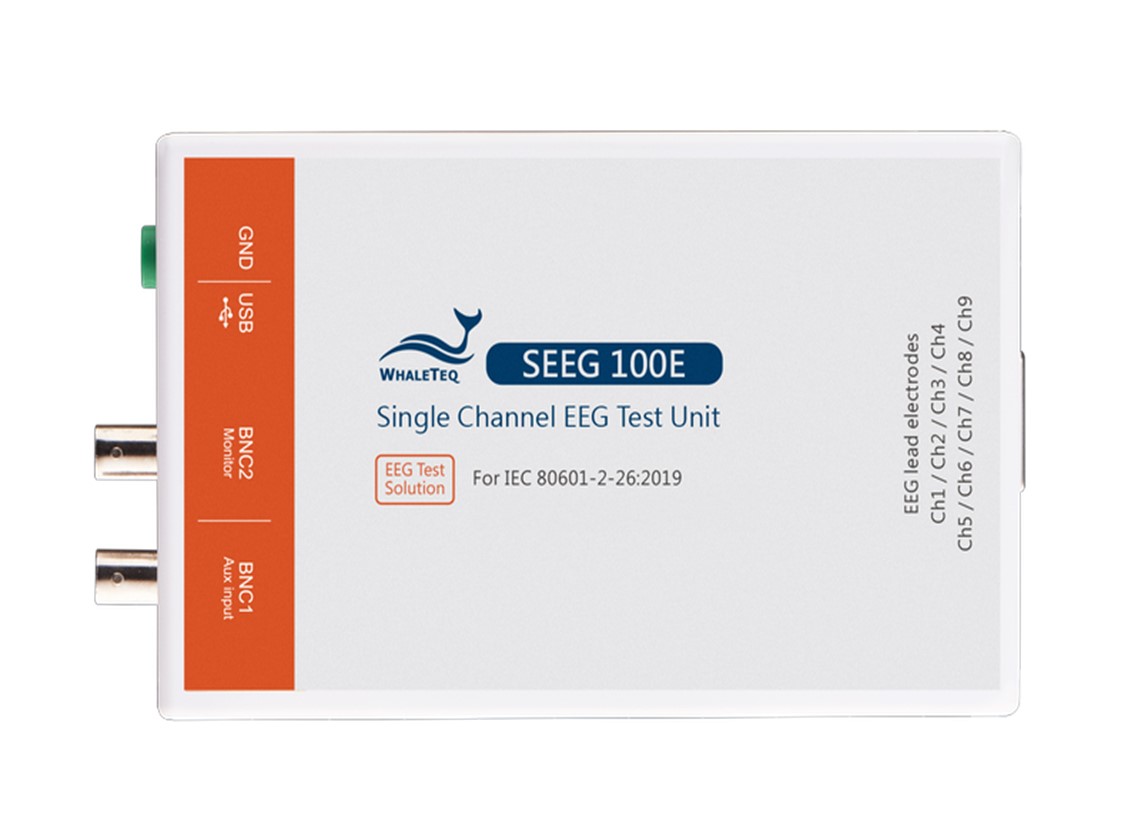

專為腦電類產品共模抑制比設計的專用測試儀,絕佳的絕緣及接地設計,可量測更好的 CMRR 值,符合 IEC80601-2-26:2019 國際醫療標準性能測試要求,適用於研發、法規符合性及產線測試

概述

  • 針對腦電圖機的共模抑制比 (CMRR) 和內部雜訊測試所設計的測試儀
  • 雙層遮罩結構,避免內部與外部的雜訊干擾
  • 內建校準過的正弦波產生器,解決外接信號產生器電壓供應不足問題
  • 單機可使用觸控面板調整參數後測試,連接專用軟體後可由電腦設定參數
  • CMRR 標準輔助軟體簡化測試步驟,點擊滑鼠即可完成標準需求的測試項目
  • 提供軟體開發套件 (Software Development Kit),用戶可自行開發客制或全自動化測試軟體針對腦電圖機的共模抑制比 (CMRR) 和內部雜訊測試所設計的測試儀
  • 雙層遮罩結構,避免內部與外部的雜訊干擾
  • 內建校準過的正弦波產生器,解決外接信號產生器電壓供應不足問題
  • 單機可使用觸控面板調整參數後測試,連接專用軟體後可由電腦設定參數
  • CMRR 標準輔助軟體簡化測試步驟,點擊滑鼠即可完成標準需求的測試項目
  • 提供軟體開發套件 (Software Development Kit),用戶可自行開發客制或全自動化測試軟體



規格
  參數 規格
  主輸出電壓精確度 50 µVpp 或更高的振幅,精細度需在 ±1% 內
  主輸出電壓分辨率(DAC 分辨率) 0.5µV
  頻率/脈衝精確度 ±1%
  脈衝間期/時間精確度 ±1ms
  電阻精確度 ±1%
  電容精確度 ±5%
  精密 500:1 分壓器 ±0.2%
  取樣率 5kHz ± 0.1%
  直流偏移(內部超級電容提供的固定電壓、無雜訊偏移) 150mV± 1%
  直流偏移(細調,最多可包含 50μVpp 雜訊) 設定 ±1% 或 ±3mV
  電源供應 USB +5V 直流電源(不需要再外加其他電源)0.5A(高功率模式)
  環境 15〜30℃(理論值)
  30〜80%RH(理論值)
  安全性 沒有適用的安全標準(最大內部電壓 12Vdc) 尚未進行 EMC 測試。 符合 CE 標誌,並有作 USB IC 的保護,及特殊的濾波器,以减少來自微處理器(8MHz)和 DC / DC 轉換器(200kHz)的雜訊
  電磁兼容性 (EMC)
