• 簡述



性能測試用ECG心電模擬器,可單機或是連接PC使用,輸出高精準度和低雜訊類比訊號,提供多種雜訊、呼吸及導聯脫落模擬訊號,適用於研發及合規性測試。符合國際醫療標準測試要求:IEC60601-2-25, -2-27, -2-47, YY1079, YY1139, YY0782, YY0885, JJG760, JJG1041, JJG1042, GB9706.25, GB10793, ANSI/AAMI EC11, EC13。

  • 內建符合ECG標準要求的電子線路
  • 可調整的測試參數及選項提供最大的測試彈性
  • 多種雜訊模擬訊號 – EMG/Motion/Baseline drift
  • Auto-sequence 功能協助使用者輕鬆編制半自動測試流程
  • 可載入及播放錄製或編制的數位波形訊號,快速驗證訊號處理系統及演算法
  • 多樣式訊號模擬 – 阻抗式呼吸、調變式呼吸 (基線/振幅/頻率)、導聯脫落訊號
  • 提供軟體開發套件(Software Development Kit),用戶可自行開發客製或全自動測試軟體

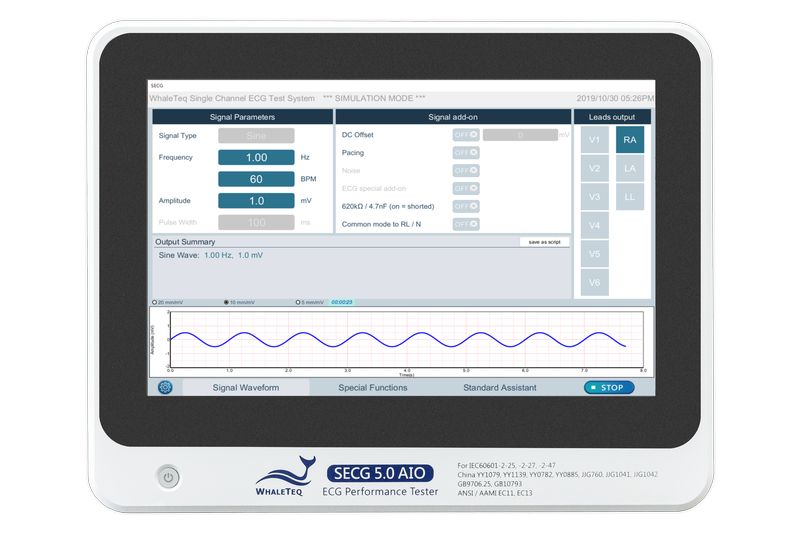

  • 性能測試用ECG心電模擬器,支援單機及PC軟體操作,可輸出12導聯 (RA, LA, LL, N,V1–V6) 類比訊號

規格

參數 標準要求的規格 系統能力/注釋
主輸出電壓精度 ±1%,0.5mVpp的振幅或更高 ±0.3%
主輸出電壓解析度 (DAC解析度) N/A 2.5µV
頻率/脈衝重複率精度 ±1% ±0.1%

脈衝持續時間/時間精度 (不包括起搏)

±1ms ±0.2ms
起搏脈衝寬度精度 ±5μs ±1μs
起搏脈衝幅度精度,範圍

±2mV 脈衝: ±1%,>2mV 脈衝 ±10%,範圍: ±2mV to ±700mV

±2mV脈衝: ±0.3%,100mV脈衝: ±1% 或 ±5mV

起搏脈衝特性 上升/下降時間為5μs,過沖<1%,穩定時間<1%
起搏脈衝過沖 方法A,根據IEC60601-2-27
電阻容忍度 ±1% ±0.5%
電容容忍度 ±5% ±5%
精密1000:1 分壓器 ±0.1% ±0.05%
取樣速率 5kHz ± 0.1% 10kHz ± 0.05%(50ppm)
DC 直流偏移 (固定,無雜訊,內部超級電容來源) 300mV ± 1% 300mV ±0.1%
DC 直流偏移 (變數,最高可達1000 mV,最多可包含50μVpp雜訊) 設定 ±1% 或 ±3mV 設定 ±1% 或 ±3mV



選購軟體功能套件

Model No. Description
SECG5 Assistant-E25

醫療標準 IEC60601-2-25:2011 性能測試輔助軟體

SECG5 Assistant-E27

醫療標準 IEC60601-2-27:2011 性能測試輔助軟體

SECG5 Assistant-E47

醫療標準 IEC60601-2-47:2012 性能測試輔助軟體

SECG5 Assistant-YY0782

醫療標準 YY0782-2010 性能測試輔助軟體

SECG5 Assistant-YY0885

醫療標準 YY0885-2013 性能測試輔助軟體

SECG5 Assistant-YY1079

醫療標準 YY1079-2008 性能測試輔助軟體

SECG5 Assistant-YY1139

醫療標準 YY1139-2013 性能測試輔助軟體



選購校驗服務及延伸保固

Model No. Description
C3

提供鯨揚原廠 (3) 年校驗服務,鯨揚測試儀可基於(1)年間期進行校驗,確保校驗後符合出廠性能規格

R3

產品保固由 (1) 年延長至 (3) 年
